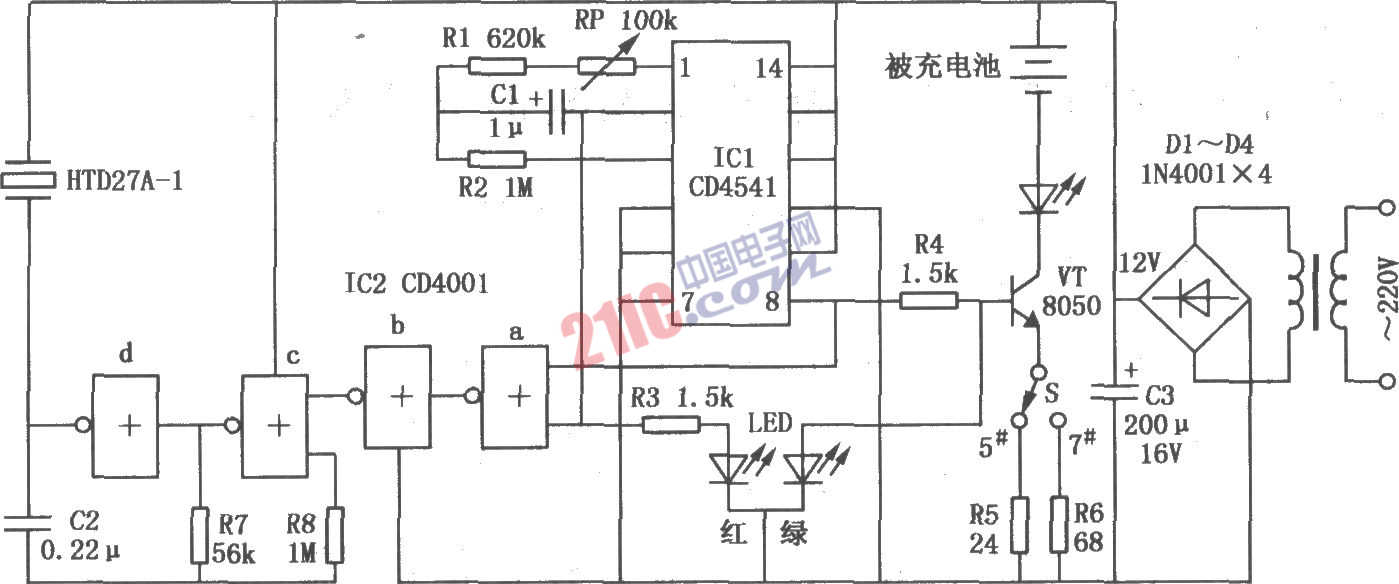

本電路是專為5號、7號鎘鎳電池充電而設計的，具有自動充電、恒流充電的特點。電路如圖所示。接通電源后電路即開始工作，內部計數器對振蕩器進行計數，直到計數計滿后，IC1的⑧腳輸出電平發生翻轉而停止計數。如⑩腳M端接高電平，則計滿后⑧腳翻轉，然后再計數，計滿后再翻轉如此循環。
