家用空調的發展歷程跨越百年。從早期依賴定頻壓縮機進行單一溫度調節，到分體式設計的普及，噪聲源成功外移，再到21世紀全直流變頻技術的引入，行業不斷向高效能邁進。如今，主流家用空調室外機已不再滿足于簡單的啟停，而是通過智能芯片實現對壓縮機轉速與冷媒流量的精準控制，不僅達成了±0.5℃的恒溫效果，更能確保機組在-32℃至60℃的嚴苛環境下穩定運行。

這一轉變要求室外機系統必須高效協同控制壓縮機、直流風機、電子膨脹閥以及搭配單相有源功率因數校正（PFC）。面對復雜的FOC（磁場定向控制）算法及高硬件算力需求，高性能、高集成度且高可靠性的 MCU 成為破局關鍵。

晶豐明源推出 LKS32MC07x 系列高性能 MCU，該系列采用 96MHz Arm Cortex-M0 +DSP雙核架構，配合豐富外設與優化算法，可穩定驅動風機、壓縮機及成熟的PFC，并搭配自動轉矩補償功能。該系列適配主流家用空調場景，為客戶提供從MCU、輔助電源、PFC控制、雙電機驅動到控制軟件的系統級全套解決方案。

主控芯片LKS32MC07x系列LKS32MC07x系列

MCU采用32位Arm Cortex-M0+專用DSP雙核架構，主頻96MHz，配備128KB Flash與12KB RAM，集成2路12位高速ADC及4路運算放大器及高精度RC時鐘（±1%），并支持UART、SPI、I2C等通信協議，系統拓展性強，且具備卓越的抗靜電（ESD）和抗群脈沖能力（EFT），確保穩定運行。

本方案采用該系列中的LKS32MC070RBT8作為主控芯片，支持2.5-5.5V單電源供電，ADC支持14通道輸入與2路同步采樣。該芯片單顆即可支持最大2000W功率的雙電機無感FOC控制與數字PFC驅動，并集成壓縮機單電阻電流采樣功能，為空調外機三合一控制提供了高度集成、可靠高效的芯片基礎。

空調外機三合一方案

^{圖1. 方案應用框圖}

該方案高度集成，支持2路ADC同步采樣，內置4路運算放大器，1組獨立PWM模塊，可輸出12路帶獨立死區控制的PWM信號，1路帶保護功能獨立TIMER模塊，可輸出一路PWM信號，簡化了外圍電路。性能表現上，在壓縮機全頻率范圍震動小，低轉速穩定運行，風機順逆風穩定啟動，帶載功率因數（PF值）可達99%以上。

功能層面上，方案具備壓縮機轉矩自適應補償能力，有效實現壓縮機減震，同時兼容自動弱磁和速度環控制，采用分層軟件架構，接口豐富，擴展靈活。此外，系統集成了全面的故障保護機制，包括硬件過流、停機電壓控制、缺相保護及堵轉保護等功能，確保運行安全可靠。

智能分時調度，卓越實時響應能力

本方案采用先進的智能分時調度機制，利用內置專用DSP加速運算，高效協調壓縮機FOC驅動和PFC控制算法，實現了“雙電機驅動+PFC控制+主控系統”三者的高時效性并行處理。得益于優秀的算法架構，系統具備卓越的實時響應能力。即使面對極端溫度、電壓波動或負載突變，依然能確保整機平穩運行。

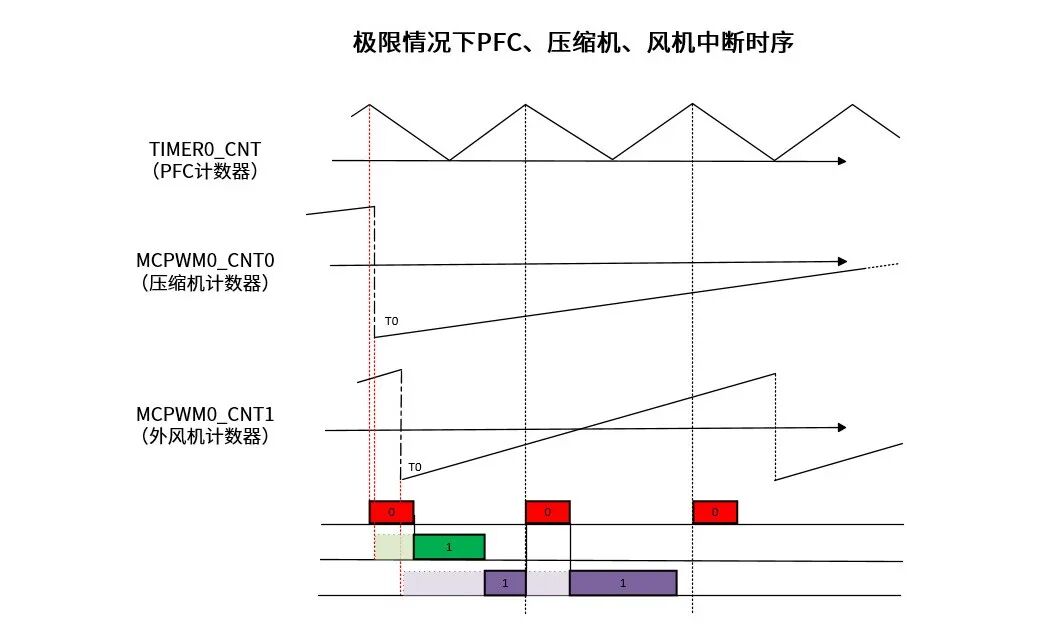

^{圖2. 紅：PFC-40k、綠：壓縮機-6k、紫：外風機18k中斷時序}

高可靠性硬件平臺，全方位提升整機穩定

卓越環境適應性 方案基于高可靠性硬件平臺打造，在-15℃低溫制熱或53℃高溫制熱的嚴苛工況下，仍能保持長時間穩定運行，性能表現值得信賴。

振動抑制 壓縮機驅動內置智能自適應轉矩補償，可精準抑制低轉速頻段的外機振動，顯著提升整機運行平穩度，有效降低運行噪音，同時延長空調的整體使用壽命。

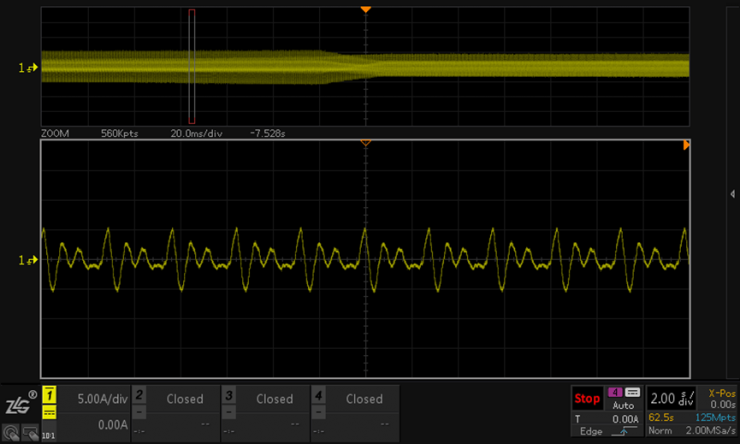

^{圖3. 低速轉矩補償電流}

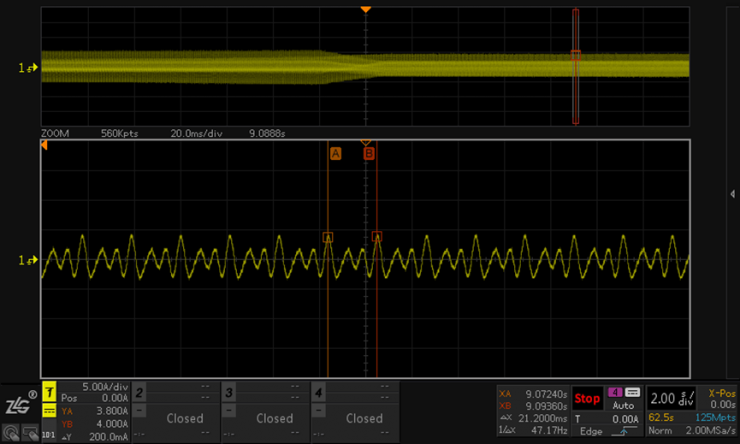

^{圖4. 高速脫離轉矩補償區間電流}

高載頻外風機驅動技術 方案實現風機全程靜音運轉，告別電磁噪音干擾，為用戶營造更舒適安寧的環境。同時，系統配備強效順逆風啟動功能，面對大風天氣依然能夠平穩可靠啟動，無懼外界風力影響。

電力適應性強 方案搭載高性能PFC控制電路，支持185V-240V寬電壓輸入，在全電壓范圍內，均能提供穩定的母線升壓能力和優秀的整流效果。即便在電網電壓波動較大的情況下，系統仍可保持高效運行，功率因數高達0.999，節能且穩定。

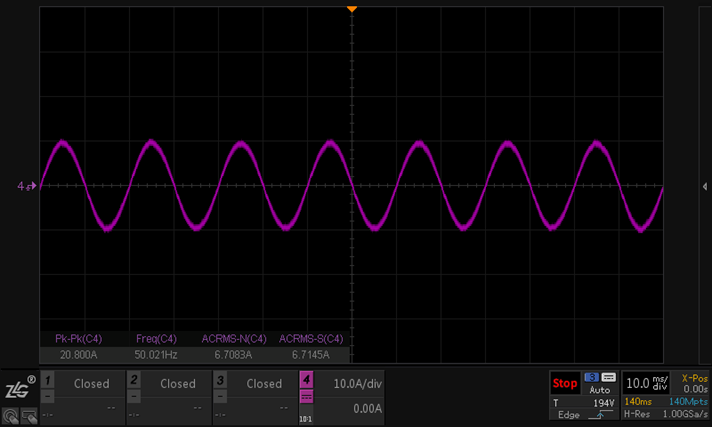

^{圖5. PFC功率因數校正}

晶豐明源 LKS32MC07x 系列 MCU產品，以 “精簡設計” 破局，以 “高性價比” 立足，用高性能與高可靠性賦能空調外機壓縮機、風機和PFC精準控制。歡迎與我們聯系，獲取詳細方案資料與技術支持，共同打造更具競爭力的空調產品。
